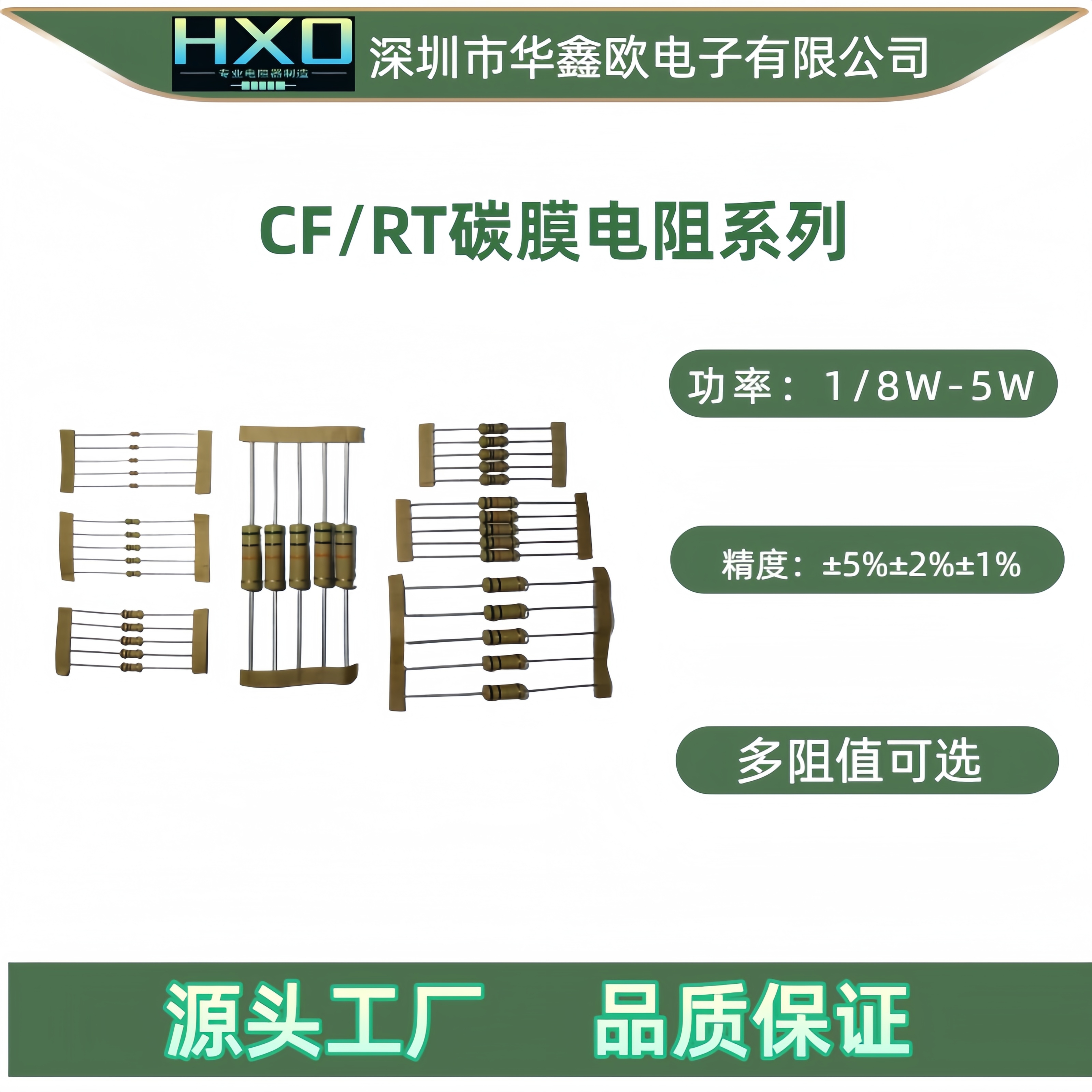

CF碳素皮膜固定电阻器产品详细简介

CF碳素皮膜固定电阻器是一款经典的低成本通用型膜式固定电阻，通过在高温真空环境下让碳沉积在陶瓷基体上形成结晶碳素皮膜，是消费电子领域应用最广泛的基础电阻品类之一。

一、核心结构组成

它的完整结构从内到外依次为：高铝含量瓷心基体、碳素皮膜电阻层、镀锡铁帽端盖、镀锡铜质引出导线、高绝缘耐溶剂环氧树脂保护层，表面通过色环标识阻值与精度参数，整体为轴向直插的圆柱形结构，适配常规通孔焊接场景。

二、关键性能参数

• ‌功率规格‌：覆盖1/8W~5W全系列，不同功率对应不同的外形尺寸，可适配不同负载需求。

• ‌阻值范围‌：0.1Ω~22MΩ，精度等级包含±2%、±5%、±10%三个主流档位。

• ‌电气特性‌：电阻温度系数约±250×10^-6/℃，元件极限电压最高可达800V，绝缘耐压为500V，可在-55℃~+155℃环境下稳定工作。

• ‌包装形式‌：支持散装、编带（26mm/52mm间距）、成型剪脚等多种出货形态，适配不同生产装配需求。

三、产品核心优势

它的高频特性优异，受电压和频率影响小、噪声电动势低，脉冲负荷稳定性好，同时生产工艺简单、成本低廉，性价比突出，完全符合GB/T5729（IEC115-1）、日本JIS等通用行业标准，可通过耐温、耐湿、振动、过载等全项目可靠性测试。

四、主流应用场景

该产品广泛应用在各类消费类电子产品、普通电源电路、滤波电路、常规信号处理电路中，在对精度要求不高、追求成本控制的通用电路场景中，是替代高成本精密金属膜电阻的高性价比选择。
